Card quản lý SSD U.2 cho máy chủ DELL R730XD R920 R930 PCI-E Quad Channel 0GY1TD

Tình trạng:

• • Lưu ý : hình ảnh chỉ mang tính chất minh hoạ
  • Tồn kho: Hàng có sẵn
  • Hàng chính hãng,hàng tháo máy
  • Hàng đã qua sử dụng
  • Hình thức gần như mới 95%,
  • Nguyên bản, chưa sửa chữa

⚙️ Thông tin tổng quan

• Tên: Dell U.2 NVMe Enablement Card
• Part number: 0GY1TD / GY1TD
• Loại: Card mở rộng SSD NVMe (không phải RAID)
• Chuẩn: PCIe 3.0 x16

👉 Đây là card dùng để gắn SSD NVMe U.2 vào server Dell đời cũ (12G/13G).

🔧 Thông số kỹ thuật

• Giao tiếp: PCIe 3.0 x16
• Số kênh: 4 channel (quad U.2)
• Cổng kết nối:
  • 4× Mini-SAS HD (SFF-8643)
• Dạng card: Low Profile (LP)
• RAID: ❌ Không hỗ trợ (NVMe direct)

⚡ Nguyên lý hoạt động

👉 Card này:

• Lấy 1 khe PCIe x16
• Chia ra:
  • 4 lane x4 → 4 SSD NVMe

👉 Sau đó:

• Dùng cáp:
  • SFF-8643 → U.2 (SFF-8639)
• Kết nối tới:
  • backplane NVMe phía trước server

📌 Nói đơn giản:
👉 Đây là “cầu nối PCIe → 4 SSD NVMe U.2”

🖥️ Tương thích server

✔ Hoạt động tốt với:

• Dell PowerEdge R630
• Dell PowerEdge R730
• Dell PowerEdge R730xd

⚠ Có thể dùng với:

• Dell PowerEdge R920 / R930
  👉 nhưng cần:
• đúng riser
• đúng cáp

💾 Hỗ trợ SSD

• SSD NVMe chuẩn:
  • U.2 (2.5″)
• Không hỗ trợ:
  • SATA
  • SAS

⚠️ Lưu ý cực quan trọng (rất hay gặp lỗi)

❗ 1. CẦN đủ bộ

Muốn chạy phải có:

• Card 0GY1TD
• Cáp Dell chuẩn (K9TVP…)
• Backplane NVMe

👉 Thiếu 1 trong 3 → không nhận SSD

❗ 2. Không phải RAID card

• Không có RAID hardware
• SSD chạy:
  • direct NVMe
    👉 RAID phải dùng:
• software (ZFS, mdadm, VMware…)

❗ 3. Không phải server nào cũng chạy full NVMe

Ví dụ:

• R730xd:
  • chỉ hỗ trợ 4 NVMe native
    👉 thêm card = không phải lúc nào cũng full 24 NVMe

❗ 4. Phụ thuộc BIOS + firmware

• Phải bật:
  • PCIe bifurcation
• Update:
  • BIOS
  • iDRAC

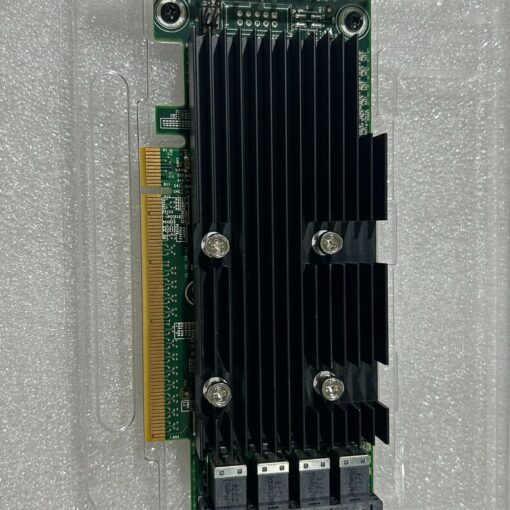

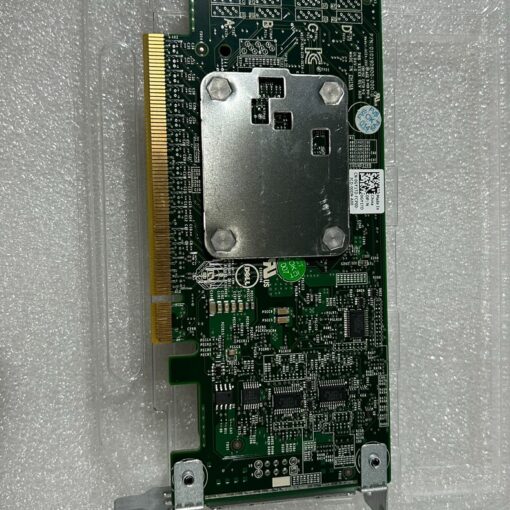

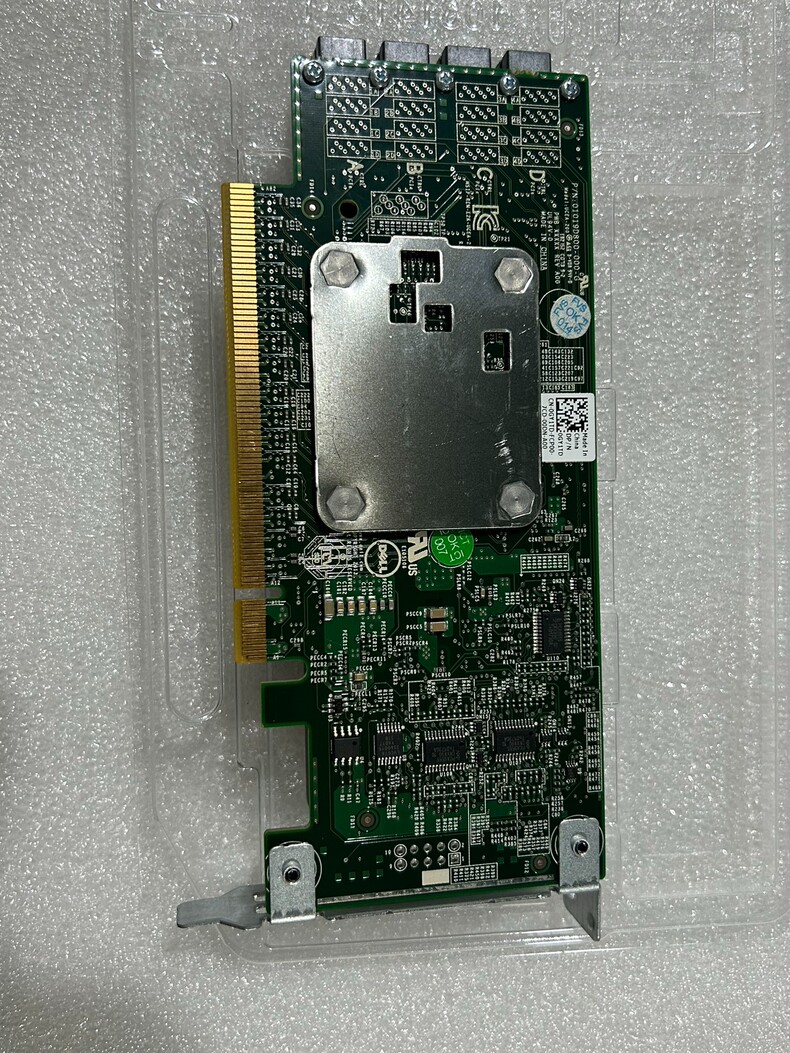

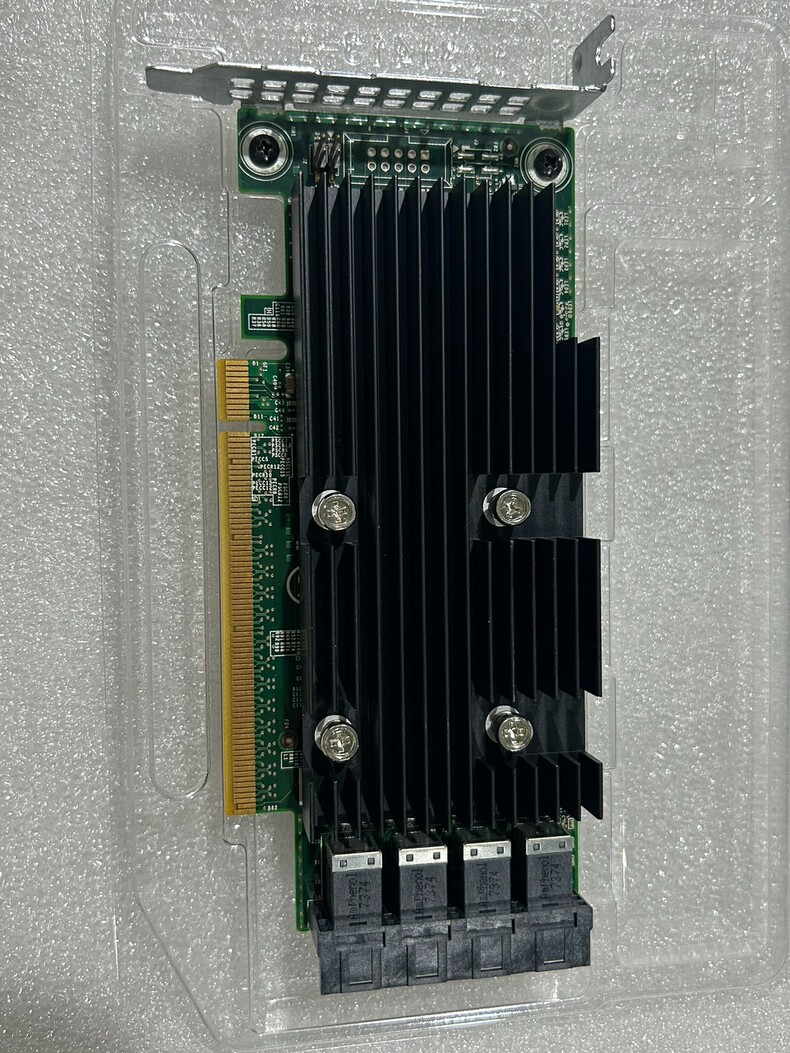

Hình ảnh tham khảo :
