Tình trạng:

• • Lưu ý : hình ảnh chỉ mang tính chất minh hoạ
  • Tồn kho: Hàng có sẵn
  • Hàng chính hãng,hàng tháo máy
  • Hàng đã qua sử dụng
  • Hình thức gần như mới 95%,
  • Nguyên bản, chưa sửa chữa

⚙️ Thông tin tổng quan

• Tên: Dell U.2 NVMe Enablement Card
• Part number: 0GY1TD / GY1TD
• Loại: Card mở rộng SSD NVMe (không phải RAID)
• Chuẩn: PCIe 3.0 x16

👉 Đây là card dùng để gắn SSD NVMe U.2 vào server Dell đời cũ (12G/13G).

🔧 Thông số kỹ thuật

• Giao tiếp: PCIe 3.0 x16
• Số kênh: 4 channel (quad U.2)
• Cổng kết nối:
  • 4× Mini-SAS HD (SFF-8643)
• Dạng card: Low Profile (LP)
• RAID: ❌ Không hỗ trợ (NVMe direct)

⚡ Nguyên lý hoạt động

👉 Card này:

• Lấy 1 khe PCIe x16
• Chia ra:
  • 4 lane x4 → 4 SSD NVMe

👉 Sau đó:

• Dùng cáp:
  • SFF-8643 → U.2 (SFF-8639)
• Kết nối tới:
  • backplane NVMe phía trước server

📌 Nói đơn giản:
👉 Đây là “cầu nối PCIe → 4 SSD NVMe U.2”

🖥️ Tương thích server

✔ Hoạt động tốt với:

• Dell PowerEdge R630
• Dell PowerEdge R730
• Dell PowerEdge R730xd

⚠ Có thể dùng với:

• Dell PowerEdge R920 / R930
  👉 nhưng cần:
• đúng riser
• đúng cáp

💾 Hỗ trợ SSD

• SSD NVMe chuẩn:
  • U.2 (2.5″)
• Không hỗ trợ:
  • SATA
  • SAS

⚠️ Lưu ý cực quan trọng (rất hay gặp lỗi)

❗ 1. CẦN đủ bộ

Muốn chạy phải có:

• Card 0GY1TD
• Cáp Dell chuẩn (K9TVP…)
• Backplane NVMe

👉 Thiếu 1 trong 3 → không nhận SSD

❗ 2. Không phải RAID card

• Không có RAID hardware
• SSD chạy:
  • direct NVMe
    👉 RAID phải dùng:
• software (ZFS, mdadm, VMware…)

❗ 3. Không phải server nào cũng chạy full NVMe

Ví dụ:

• R730xd:
  • chỉ hỗ trợ 4 NVMe native
    👉 thêm card = không phải lúc nào cũng full 24 NVMe

❗ 4. Phụ thuộc BIOS + firmware

• Phải bật:
  • PCIe bifurcation
• Update:
  • BIOS
  • iDRAC

Hình ảnh tham khảo :

The post Card quản lý SSD U.2 cho máy chủ DELL R730XD R920 R930 PCI-E Quad Channel 0GY1TD appeared first on Máy chủ server và linh kiện.

Tình trạng:

• • Tồn kho: Hàng có sẵn
  • Hàng chính hãng, tháo máy server
  • Hàng đã qua sử dụng
  • Hình thức gần như mới 95%,
  • Nguyên bản, chưa sửa chữa
  • Bảo hành: 01 tháng (mặc định), 06 tháng, 12 tháng (tùy chọn)

Thông số kỹ thuật chính

• Tên đầy đủ: Samsung PM1735 V₂ (Dell mã 0MNMV, mã Samsung MZWLR1T6HBJR-00AD3)

• Dung lượng: 1.6 TB

Giao tiếp & Kiểu dáng

• Giao tiếp: PCIe Gen 4 × 4 (NVMe) qua cổng U.2 (2,5″, SFF-8639)

• Form Factor: U.2 (2.5″ drive) phù hợp với khay hot-swap trên server Dell

Hiệu năng hoạt động

• Tốc độ tuần tự:

  • Đọc: ~7,000 MB/s

  • Ghi: ~2,400 MB/s

• Hiệu năng ngẫu nhiên (4 KB):

  • Đọc: ~1,000,000 IOPS

  • Ghi: ~200,000 IOPS

Các thông số phụ trợ khác (nếu có sẵn)

• Kích thước (sum): Dạng HHHL hoặc U.2, tuỳ model cụ thể; ví dụ với card HHHL: ~69.9 × 167.65 × 18.71 mm

• Khả năng bảo vệ mất điện (Power-Loss Protection), ECC mã sửa lỗi LDPC, bảo vệ dữ liệu đầu-cuối (End-to-End Data Protection)

• MTBF và độ tin cậy: SSD doanh nghiệp – nên có MTBF cao, UBER thấp (như ~1 lỗi/10¹⁷ bit read), nhưng số liệu cụ thể chưa được xác thực cho U.2 này (tham khảo thông số HHHL tương đương)

Tổng hợp nhanh

Hình ảnh tham khảo :

The post SSD Samsung PM1735 1.6TB U2 NVME appeared first on Máy chủ server và linh kiện.

Tình trạng:

• • Tồn kho: Hàng có sẵn
  • Hàng chính hãng, tháo máy server
  • Hàng đã qua sử dụng
  • Hình thức gần như mới 95%,
  • Nguyên bản, chưa sửa chữa
  • Bảo hành: 01 tháng (mặc định), 06 tháng, 12 tháng (tùy chọn)

1. Thông tin chung

• Model: Samsung PM1725B

• Dung lượng: 1.6 TB

• Chuẩn giao tiếp: PCI Express 3.0 x8

• Giao thức: NVMe 1.2

• Form factor: HHHL Add-in Card (AIC)

• Loại NAND: Samsung V-NAND (3D NAND) MLC (Multi-Level Cell)

• Định hướng: Enterprise-class SSD (máy chủ, trung tâm dữ liệu, workload cường độ cao)

2. Hiệu năng

• Tốc độ đọc tuần tự: ~6.200 MB/s

• Tốc độ ghi tuần tự: ~1.900 MB/s

• Đọc ngẫu nhiên (4KB, QD32): ~1.050.000 IOPS

• Ghi ngẫu nhiên (4KB, QD32): ~120.000 IOPS

• Độ trễ đọc: ~90 µs

• Độ trễ ghi: ~20 µs

3.  bảo mật

• Bảo mật: hỗ trợ mã hóa AES 256-bit, bảo vệ dữ liệu khi mất điện (PLP – Power Loss Protection)

4. Tiêu thụ điện năng

• Hoạt động: khoảng 20 – 22 W

• Nhàn rỗi: ~8 W

5. Khả năng tương thích

• Hoạt động trên máy chủ hỗ trợ PCIe 3.0/4.0 x8 hoặc x16

• Tương thích Windows Server, Linux, VMware ESXi và các nền tảng ảo hóa khác

6. Ứng dụng

• Hạ tầng cơ sở dữ liệu tốc độ cao (Oracle, SQL, SAP HANA)

• Ảo hóa và cloud computing

• Phân tích dữ liệu lớn (Big Data Analytics)

• Hệ thống cần IOPS cực cao và độ trễ cực thấp

Hình ảnh tham khảo :

The post SSD Enterprise Samsung PM1725B HHHL 1.6TB NVME PCIE x8 appeared first on Máy chủ server và linh kiện.

Tình trạng:

• • Tồn kho:  Hàng đặt,Giao sau 15-20 ngày
  • Hàng chính hãng, tháo máy server
  • Hàng đã qua sử dụng
  • Hình thức gần như mới 95%,
  • Nguyên bản, chưa sửa chữa
  • Bảo hành: 01 tháng (mặc định), 06 tháng, 12 tháng (tùy chọn)

1. Thông tin chung

• Model: Samsung PM1725B

• Dung lượng: 6.4 TB

• Chuẩn giao tiếp: PCI Express 3.0 x8

• Giao thức: NVMe 1.2

• Form factor: HHHL Add-in Card (AIC)

• Loại NAND: Samsung V-NAND (3D NAND) MLC (Multi-Level Cell)

• Định hướng: Enterprise-class SSD (dành cho trung tâm dữ liệu và máy chủ hiệu năng cao)

2. Hiệu năng

• Tốc độ đọc tuần tự: ~6.200 MB/s

• Tốc độ ghi tuần tự: ~2.600 MB/s

• Đọc ngẫu nhiên (4KB, QD32): ~1.080.000 IOPS

• Ghi ngẫu nhiên (4KB, QD32): ~170.000 IOPS

• Độ trễ đọc: ~90 µs

• Độ trễ ghi: ~20 µs

3.  bảo mật

• Bảo mật: hỗ trợ AES 256-bit, bảo vệ dữ liệu khi mất điện (PLP – Power Loss Protection)

4. Tiêu thụ điện năng

• Hoạt động: khoảng 22 – 25 W

• Nhàn rỗi: ~8 W

5. Khả năng tương thích

• Hỗ trợ các hệ thống máy chủ có khe PCIe 3.0/4.0 x8/x16

• Tương thích với Windows Server, Linux, VMware ESXi, và các nền tảng ảo hóa phổ biến

6. Ứng dụng

• Hạ tầng cơ sở dữ liệu tốc độ cao (Oracle, SQL, SAP HANA)

• Ảo hóa và cloud computing

• Phân tích dữ liệu lớn (Big Data Analytics)

• Hệ thống lưu trữ cần IOPS cực cao và độ trễ cực thấp

Hình ảnh tham khảo :

The post SSD Enterprise Samsung PM1725B HHHL 6.4TB NVME PCIE x8 appeared first on Máy chủ server và linh kiện.

Tình trạng:

• • Tồn kho: Hàng có sẵn
  • Hàng chính hãng, tháo máy server
  • Hàng đã qua sử dụng
  • Hình thức gần như mới 95%,
  • Nguyên bản, chưa sửa chữa
  • Bảo hành: 01 tháng (mặc định), 06 tháng, 12 tháng (tùy chọn)

MÔ TẢ SẢN PHẨM :

• • Card chuyển đổi ổ cứng SSD M2 NVMe PCIe to PCI-e 4x hãng JEYI. Sử dụng lắp đặt các dòng ổ cứng chuẩn M2 PCIe NVMe vào máy tính bàng PC, máy tính đồng bộ DELL HP Lenovo Fujitsu, server workstation, server gamming.
  • Hỗ trợ các dòng ổ cứng M2 NGFF giao thức PCIe  NVMe kích thước: 22×30, 22×42, 22×60, 22x80mm. Ổ cứng M2 hiện nay phổ biến kích thước 2280mm. Không hỗ trợ ổ cứng SSD M.2 SATA (ổ cứng M2 giao thức SATA).
  • Giao tiếp máy tính qua PCI-E 4X Gen 3 (dùng cho PCI-e 4X, 8X, 16x Gen 2 hoặc Gen 3).
  • Với máy tính PC thông thường bạn cắm qua khe PCIe 16x (khe card đồ hoạ). Với Mainboard chỉ có một khe VGA duy nhất, trong khi bạn đang lắp Card VGA thì không còn khe cắm Card M2 NVMe. Cần mainboard có ít nhất 2 khe VGA PCIe 16x (bạn lắp song song Card VGA + Card M2). Ngoài ra, có giải pháp chuyển M2 sang PCIe 1X, tuy nhiên tốc độ thấp, không phải là giải pháp tối ưu.
  • Server / Workstation bạn lắp đặt Card M2 vào khe cắm PCIe 4X, 8X, 16X. Có nhiều sự lựa chọn vị trí để lắp Card M2 NVME
  • Không làm giảm tốc độ ổ cứng M2 NVMe. Bạn nên cắm vào khe PCIe GEN3 hoặc GEN4 trên mainboard để đạt tốc độ tối đa ổ cứng M2 NVMe. Với một số main sử dụng PCIe GEN2 tốc độ đọc ghi SSD của bạn giảm còn 2/3.
  • Nhiều bạn có nhu cầu lắp nhiều SSD M2 NVMe trên cùng một mainboard bạn cần kiểm tra số lane CPU+Lane chipset có. Ví dụ mainboard có 6 khe PCIe 16X không phải bạn lắp được tối đa 6 x Card M2 Nvme (6 SSD NVMe vào đó). Một số mainboard sẽ không nhận hết do thiếu Lane PCIe cấp từ CPU.
  • Đèn led hiển thị trạng thái hoạt động. Thiết kế thông minh, bền mặt card đục lỗ tản thiệt tốt hơn cho ổ cứng M2 NVMe
  • Ứng dụng Riser Card SSD M2 NVMe to PCI-E 4X:
  • Lưu trữ, lấy dữ liệu ổ cứng M2 NVMe vào máy tính bàn, máy tính đồng bộ. Sử dụng SSD M2 Pcie lưu trữ tốc độ cao. Giải pháp nâng cấp ổ cứng lưu trữ dành cho server, workstation…
  • Làm ổ đĩa khởi động Windows. Một số dòng main hỗ trợ boot windows, bạn đặt win như: H97, Z97, H110 (DDR4), B150, H310, B250…đến nay. Các dòng Main cũ hơn không hỗ trợ boot win (Z77, Z87, H81, H61, B75, B85…). Các dòng main cũ này, bạn chỉ lưu trữ được ổ phụ D, E, F…, nếu muốn boot được M.2 NVMe thì bạn cần modding bios, dùng usb Clover, duet boot…
  • Hệ điều hành: Windows 7, 8.1, 10 (32bit, 64bit), Mac OS.

Hình ảnh tham khảo :

The post Card SSD M2 NVMe PCIe 22110 2280 to PCI-E 3.0 4X trợ nguồn appeared first on Máy chủ server và linh kiện.

Tình trạng:

• • Tồn kho: Hàng có sẵn
  • Hàng chính hãng, tháo máy server
  • Hàng đã qua sử dụng
  • Hình thức gần như mới 95%,
  • Nguyên bản, chưa sửa chữa
  • Bảo hành: 01 tháng (mặc định), 06 tháng, 12 tháng (tùy chọn)

Tính năng:

• • 1. mở rộng SSD M.2 kép cùng lúc Tương thích với các thông số kỹ thuật 2230 / 2242 / 2260 / 2280 / 22110
  • 2. Đèn báo LED dịu Khi đĩa được cắm và bật nguồn, đèn xanh sáng và đèn xanh nhấp nháy khi đọc và ghi.
  • 3. Tốc độ đọc của chế độ PCI-E4.0 RAID O có thể đạt tới 14000 + Mb / S.
  • 4. Sản phẩm này có thể chạy 2 NVME cùng một lúc. Nhưng bo mạch chủ phải hỗ trợ tách tín hiệu PCIE.
  • 5. Sử dụng bảng mạch PCB cao cấp, quá trình mạ vàng bề mặt, tính liên tục tốt, chống mài mòn mạnh, chống oxy hóa, chống cháy cao.

Thông số kỹ thuật:

• • Mô hình: Thẻ RAID NVME
  • Hỗ trợ đĩa cứng: ssd m.2 NVME, không hỗ trợ ssd giao thức m.2 sata.
  • Tốc độ truyền: 2 x 32Gbps
  • Màu đen
  • Vật chất: PCB

Hướng dẫn sử dụng:

• • 1. Bo mạch chủ phải
  • hỗ trợ chức năng chia tách PCI-E và có thể thiết lập chế độ PCI-E X4X4X4 hoặc 4X4;
  • bo mạch chủ hỗ trợ chức năng RAID PCI-E;
  • bo mạch chủ ASUS hỗ trợ chức năng thẻ mở rộng HyperM.2X16;
  • các bo mạch chủ khác nhau có số lượng kênh chia tách PCI-E khác nhau và một số bo mạch chủ PCI-E RAID là X8 + X4 + X4. Thẻ M.2 4 bit của bo mạch chủ này chỉ có thể hỗ trợ 3 SSD hoặc thiết bị M.2 và thẻ M.2 2 bit chỉ có thể hỗ trợ 1 SSD hoặc thiết bị M.2. Nếu bạn cần sử dụng sản phẩm này bình thường, vui lòng chọn bo mạch chủ phù hợp;
  • nhiều bo mạch chủ chia sẻ các kênh PCI-E. Đảm bảo bo mạch chủ có thể hỗ trợ chức năng chia tách PCI-E, nhưng không thể nhận dạng nhiều SSD hoặc thiết bị M.2 như vậy. Vui lòng tháo các thiết bị PCI-E khác hoặc thay thế các khe cắm, chẳng hạn như card đồ họa, card mở rộng, SSD NVME tích hợp, v.v.
  • Đối với bo mạch chủ ASUS hỗ trợ chia tách PCI-E, vui lòng tham khảo liên kết sau
  • : https://www.asus.com/tw/support/FAQ/1037507
  • Đối với bo mạch chủ ASRock hỗ trợ chia tách PCI-E, vui lòng tham khảo liên kết sau
  • https://www.asrock.com/mb/spec/product.cn.asp?Model=ULTRA%20QUAD%20M.2%20CARD#SupportList
  • Bo mạch chủ máy chủ, nhiều bo mạch chủ X299 và X399 có chức năng chia tách.
  • 2. CPU cần được hỗ trợ. CPU phải có đủ kênh. Thông thường, CPU cấp thấp không có đủ kênh PCI-E nên có thể không hỗ trợ. Khi mua CPU, bạn có thể tham khảo hướng dẫn sử dụng bo mạch chủ để lựa chọn chính xác
  • Type: Control Panel

Hình ảnh tham khảo :

The post Card chuyển đổi PCIe 3.0 4X to Dual M.2 NVMe SSD 22110 2280 appeared first on Máy chủ server và linh kiện.

Tình trạng:

• • Tồn kho: Hàng có sẵn
  • Hàng chính hãng, tháo máy server
  • Hàng đã qua sử dụng
  • Hình thức gần như mới 95%,
  • Nguyên bản, chưa sửa chữa
  • Bảo hành: 01 tháng (mặc định), 06 tháng, 12 tháng (tùy chọn)

Mô tả sản phẩm :

• Card chuyển đổi ổ cứng SSD M2 NVMe PCIe to PCI-e 4X. Sử dụng lắp đặt các dòng ổ cứng chuẩn NVMe vào máy tính bàng PC, máy tính đồng bộ, server workstation.
• Hỗ trợ các dòng ổ cứng M2 NGFF giao thức PCIe NVMe M Key kích thước: 22×30, 22×42, 22×60, 22×80, 22110mm.
• Một số model thông dụng trên thị trường: Samsung SM951, EVO 970 Plus, EVO 970, PRO 970, SM951, 960 EVO NVMe, 950 EVO NVMe, intel 600P, Plextor M8peG, LiteOn CX1, LiteON T10, Toshiba XG3, WD Black NVMe, intel m2 nvme 22110…
• Giao tiếp máy tính qua PCI-E 4X Gen 3 (dùng được cho PCI-E 16X, 8X, 4X Gen 2 hoặc Gen 3/4/5).
• Để đạt tốc độ tối đa của SSD M2 NVMe, bạn cắm PCIe 3.0 (gen3), sử dụng PCIe 2.0 tốc độ bị giảm đi. Hiện SSD NVME nâng cấp phiên bản PCIe 4.0, 5.0. Với ssd M.2 NVMe GEN4 bạn cần mainboard PCIe 4.0 để đạt tốc độ nhanh nhất, main PCIE 3.0 tốc độ giảm đi chút về pcie 3.0.
• Đèn LED hiển thị trạng thái hoạt động.
• Phụ kiện: Tua vít, ốc vít đi kèm để bạn lắp đặt.
• Ứng dụng Adapter SSD M2 NVMe PCIe to PCI-E 4X
• Lưu trữ, lấy dữ liệu ổ cứng M2 NVMe vào máy tính bàn, máy tính đồng bộ. Sử dụng SSD M2 Pcie lưu trữ tốc độ cao. Giải pháp lưu trữ dữ liệu dành cho server máy chủ, máy tính workstation…
• Làm ổ đĩa khởi động Windows, boot win. Yêu cầu mainboard chạy intel thế hệ 5 đến nay (DDR4), một số dòng mainboard máy chủ, workstation Z10PA…
• Các dòng mainboard cũ (chạy RAM3) bạn sử dụng làm ổ lưu trữ dữ liệu oke. Không boot windows được, hoặc bạn modding bios để boot win.
• Hệ điều hành: Windows 7/8/10, Mac OS, server 2012/2016/2019…

Hình ảnh tham khảo :

The post Card SSD M2 NVMe PCIe 22110 2280 to PCI-E 3.0 4X appeared first on Máy chủ server và linh kiện.

Tình trạng:

• • Tồn kho: Hàng có sẵn
  • Hàng chính hãng
  • Hàng mới
  • Bảo hành: 01 tháng (mặc định), 06 tháng, 12 tháng (tùy chọn)

Thông số kỹ thuật :

• Card chuyển đổi PCIe 16X to U.2 SFF-8639 (NVMe 2.5 SSD), sử dụng lấy dữ liệu ổ cứngSSD vào máy tính bàn, máy tính đồng bộ, cài đặt hệ điều hành – boot hệ điều hành.
• Lưu ý để boot được windows thì mainboard của bạn chipset intel thế hệ 9 trở về sau như: Z97 H97 Z170 H170, B360, Z370…Các dòng mainboard cũ hơn bạn chỉ lưu trữ dữ liệu, không boot windows được.
• Giao tiếp máy tính qua PCIe 16X (khe cắm card vga)
• Adapter card support PCIe X4 to U.2 SFF-8639: for Intel 750 series SSD and MZ-WEI1T60 MZWEI1T6HAGP 2.5″ NVMe PCIe SSD
• Samsung XS1715 MZ-WEI1T60 MZWEI1T6HAGP MZWEI800HAGM MZWEI400HAGM MZ6ER400HAGM 2.5″ NVMe PCIe SSD
• OCZ Z-Drive 6000 Z-Drive 6300 2.5″ NVMe PCIe SSD
• Thương hiệu: Jeyi
• Model: U2X16

Hình ảnh tham khảo :

The post Card PCIe 16x to U.2 SFF-8639 NVMe SSD 2.5 inch appeared first on Máy chủ server và linh kiện.

Tình trạng:

• Tồn kho: Hàng có sẵn
• Hàng chính hãng
• Hàng mới
• Bảo hành: 01 tháng (mặc định), 06 tháng, 12 tháng (tùy chọn)

Mô tả sản phẩm:

• Card chuyển đổi PCIe 4X to U.2 SFF-8639 (U.2 NVMe 2.5 SSD), sử dụng lấy dữ liệu  ổ cứng SSD U.2 vào máy tính bàn, máy tính đồng bộ, server, ws cài đặt hệ điều hành – boot hệ điều hành, lưu trữ dữ liệu tốc độ cao.
• Lưu ý để boot được windows thì mainboard của bạn chipset intel thế hệ 9 trở về sau như: Z97 H97 Z170 H170, B360, Z370…Các dòng mainboard cũ hơn bạn chỉ lưu trữ dữ liệu, không boot windows được.
• Không hỗ trợ ổ cứng HDD, SSD SATA 2.5 inch
• Giao tiếp máy tính qua PCIe 4X, sử dụng cho 4X 8X 16x (khe VGA), không sử dụng PCIe 1X.
• Adapter card support PCIe X4 to U.2 SFF-8639: for Intel 750 series SSD and MZ-WEI1T60 MZWEI1T6HAGP 2.5″ NVMe PCIe SSD
• Samsung XS1715 MZ-WEI1T60 MZWEI1T6HAGP MZWEI800HAGM MZWEI400HAGM MZ6ER400HAGM 2.5″ NVMe PCIe SSD
• OCZ Z-Drive 6000 Z-Drive 6300 2.5″ NVMe PCIe SSD

Hình ảnh tham khảo :

The post Card PCIe 4x to U.2 SFF-8639 NVMe SSD 2.5 inch appeared first on Máy chủ server và linh kiện.

Tình trạng:

• • Tồn kho: Hàng có sẵn
  • Hàng chính hãng, tháo máy server
  • Hàng đã qua sử dụng
  • Hình thức gần như mới 95%,
  • Nguyên bản, chưa sửa chữa
  • Bảo hành: 01 tháng (mặc định), 06 tháng, 12 tháng (tùy chọn)

Thông số kỹ thuật :

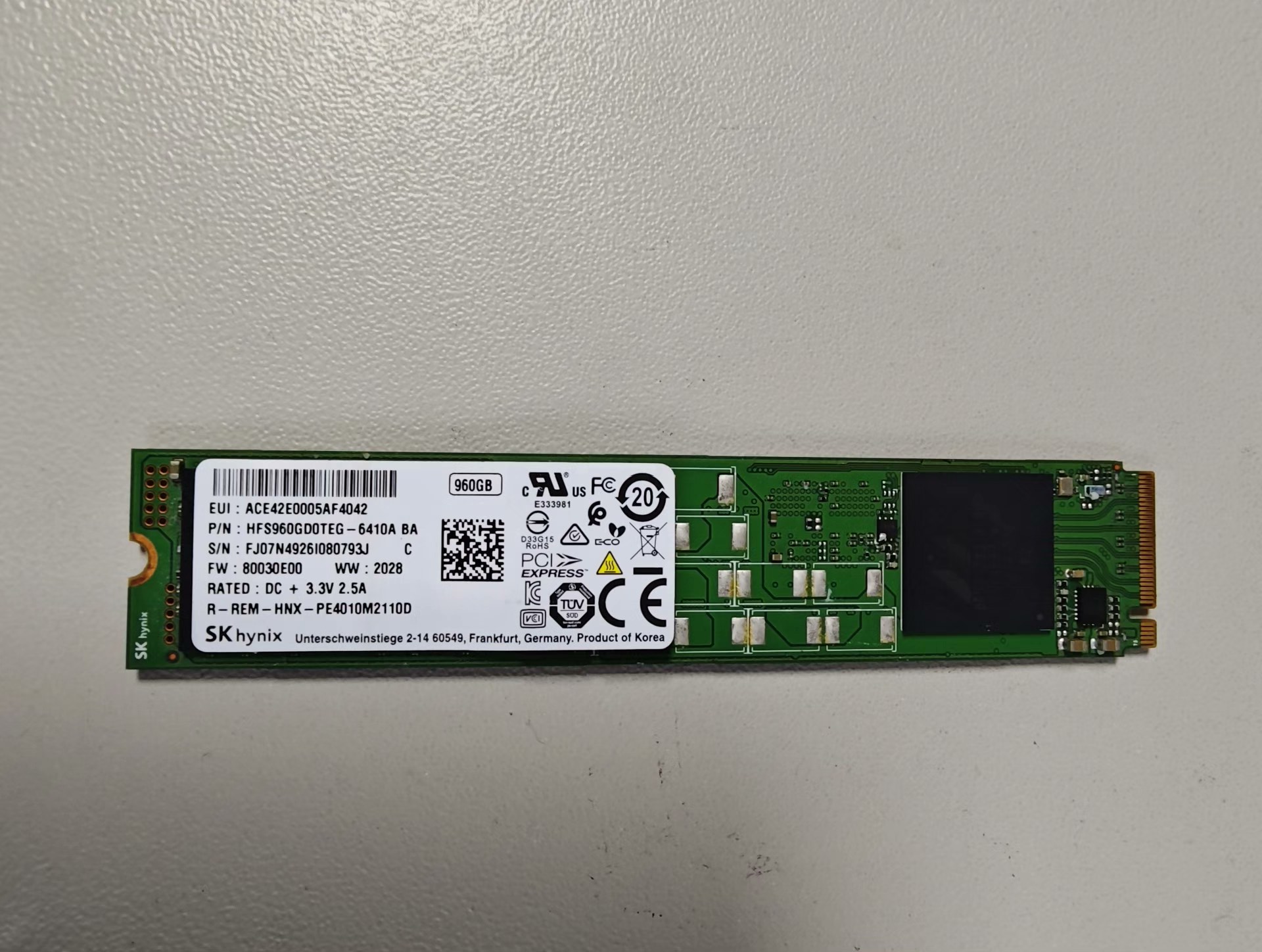

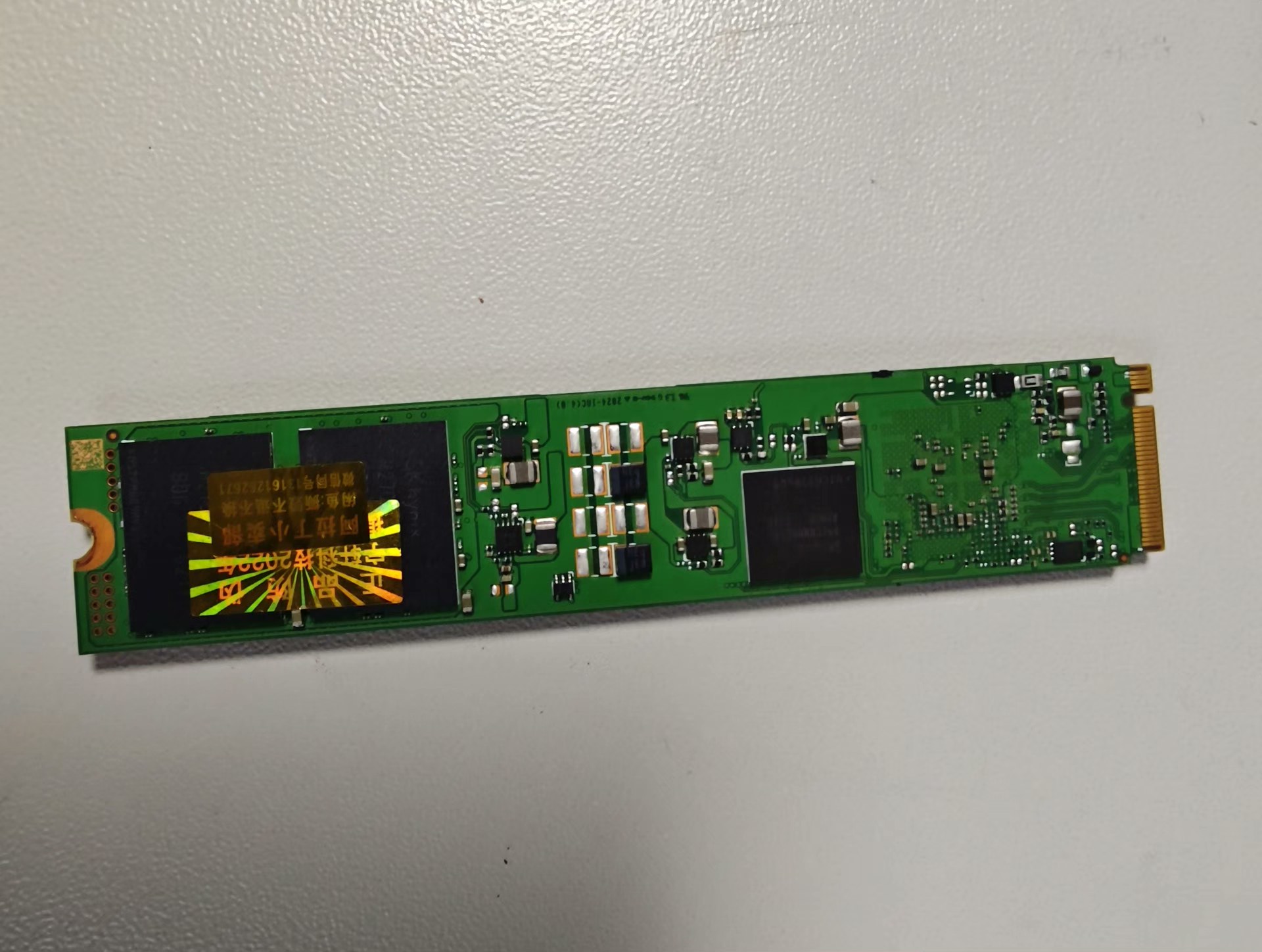

• • Manufacturer: SK hynix
  • Capacity: 960GB
  • Speed: Solid State Memory
  • Interface Types: NVMe M.2
  • Form Factor: M.2 x 110mm
  • SSD Endurance DWPD: Enterprise Read Intensive

Hình ảnh tham khảo :

The post SSD Hynix PE6010 960GB M.2 NVMe HFS960GD0TEG-6410A appeared first on Máy chủ server và linh kiện.
